Prezzo favorevole, consegna rapida, servizio tempestivo - ANG è il tuo fornitore affidabile di scatola ingranaggi monofase che è privo di perdite di olio, basso rumore, aumento a bassa temperatura, lunga durata, ecc.

Invia la tua richiesta

introduzione al prodotto

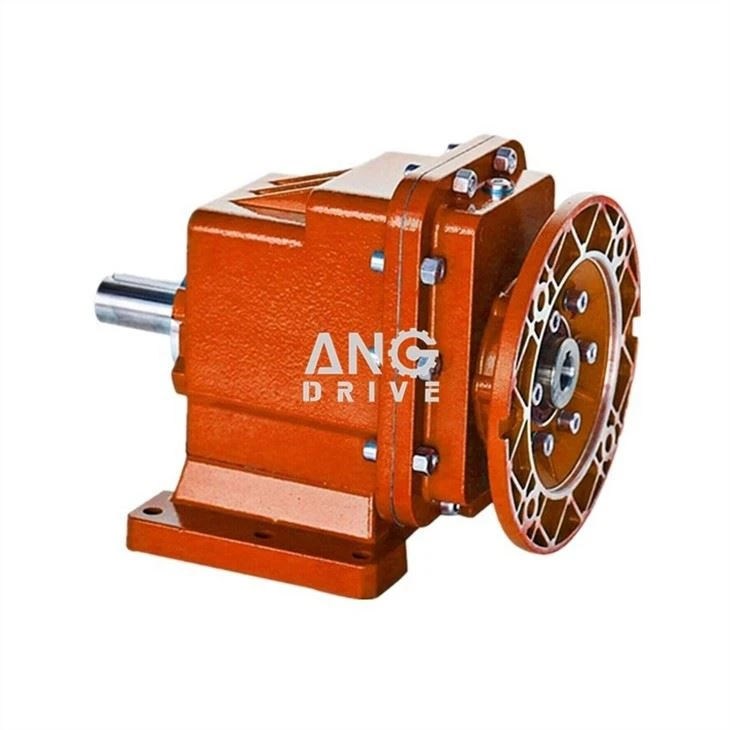

Piccolo tipo di cambio: scatola ingranaggi monoposto

tratti somatici:

1. Design modulare, piede telaio smontabile, dimensioni del telaio e flange opzionali diverse
2. Alloggiamento in alluminio, strutture compatte, peso leggero
3. Carburazione e rettifica di ingranaggi induriti, robusti e durevoli.
4. Più posizioni di montaggio.
5. Struttura compatta, basso rumore.

specificazione:

Scatola ANG Single Stage Gear
modello	RC (montato a piedi): RC01, RC02, RC03, RC04 RCF (montato su flangia B5): RCF01, RCF02, RCF03, RCF04 RCZ (montato su flangia B14): RCZ01, RCZ02, RCZ03, RCZ04
Potenza di ingresso	0,12 kW ~ 4 kW
Velocità di ingresso	750rpm ~ 3000rpm
Rapporto di riduzione	1/3,66 ~ 1/54
coppia	120N.m ~ 500N.m
Tipo di input	Albero cavo con flangia motore IEC Ingresso albero solido motore
Motore di ingresso	Motori normalizzati IEC, motori freno Motori a prova di esplosione Motori inverter, servomotori
Tipo di output	Albero solido con flangia di uscita B5 Albero solido con flangia di uscita B14
Materiale di alloggiamento	Leghe di alluminio
Precisione dell'ingranaggio	Rettifica accurata, classe 6
trattamento termico	Carburazione e tempra
Ingranaggi	Ingranaggi elicoidici induriti

CAMBIO SELEZIONANDO TABELLE
RC01..				n1=1400r/min				120Nm

n2 a) La commissione per l	M2max	Fr2	io	proporzione	63B5	71B5/B14	80B5/B14	90B5/B14
[r/min]	[Nm]	[N]	io	proporzione	63B5	71B5/B14	80B5/B14	90B5/B14
26	120	2600	53.33	160/3
31	120	2600	45.89	413/9
35	120	2600	40.10	3248/81
39	120	2560	35.47	532/15
49	120	2380	28.50	770/27
59	120	2230	23.56	212/9
71	120	2100	19.83	119/6
78	90	2030	17.86	1357/76
96	120	1900	14.62	658/45
101	90	1860	13.80*	69/5
118	120	1770	11.90	2464/207
143	120	1660	9.81	1148/117
153	80	1630	9.17	1219/133
181	80	1540	7.72	1173/152
246	70	1390	5.69	1081/190
302	70	1290	4.63	88/19
366	70	1210	3.82	943/247


RC02..				n1=1400r/min				200Nm

n2 a) La commissione per l	M2max	Fr2	io	proporzione	63B5	71B5/B14	80B5/B14	90B5/B14
[r/min]	[Nm]	[N]	io	proporzione	63B5	71B5/B14	80B5/B14	90B5/B14
26	200	4500	54.00*	54/1
30	200	4500	46.46*	3717/80
34	200	4500	40.60*	203/5
39	200	4270	35.91*	3591/100
48	200	3970	28.88*	231/8
59	200	3730	23.85*	477/20
70	200	3520	20.08*	3213/160
82	140	3330	17.10	3009/176
95	200	3180	14.81*	2961/200
106	140	3060	13.21	2907/220
116	200	2970	12.05	1386/115
141	200	2780	9.93	2583/260
159	120	2670	8.78	2703/308
189	120	2520	7.39	2601/352
257	100	2280	5.45	2397/440
316	100	2120	4.43	102/23
383	80	1990	3.66	2091/572
